グレッセル ハンドベンダー

高性能と強い構造で有名な、スイス、グレッセル社のプロファイル、ベンディングマシン、マシンは特に耐久性という点を特徴とする、本体ターンテーブル上のワークランプとツールの合理的な設計は180°曲げを確実に行うのに都合よく出来ています。

  • モダンなデザイン
  • 強く強度な製品
  • 確実な曲げ作業
  • 多彩な加工材料
  • 180°までの自由な曲げ角度
  • 正確さの得やすい横曲げ
  • 連続曲げのためのストッパー
  • 強くガードカバー付きのベアリング

スイス、グレッセル社のプロファイル、ベンディングマシンは便利で取扱が容易である。
このマシンは特にベンディングに適している。
曲げ作業は、ターンテーブル上に材料の側面を横においてベンディング、ツールとクランプ、ジョーで締め付けた上行うので確実で、テーブルを廻すことによって、材料は丸くベンディング、ツールに引張られて、曲がるので美しい仕上りが得られる。ベンディングのこのシステムに同調するため、曲げられる材料の曲げ位置【センター】は容易に前もって、セットすることができる。
そしてそのセットはストッパーを使用してなくて単品曲げをする時に特に大切なことである。 曲げ角度を得るためのターンテーブル、ストッパーと材料の曲げ位置を得るための材料ストッパーは材料のサイズ毎のチェックが、はぶかれ正確な連続曲げを容易にする、この機械の融通性を巾広く使用するために全機種用に付属品のいろいろが用意されている。
尚材料の曲げ半径は材質と板厚にあわされなければならない。
コールド、ベンディングの場合は少なくとも材料の厚さの半分の半径で作業しなければならない。

  HB10 HB14


特徴

●携帯に便利な機械である
●180°までの曲げ角度 角度目盛付
●ニッケル板仕上のターンテーブル
●チューブ、ベンディングも出来る

●携帯に便利であるがボルト固定も可
●ガードされたニードル、ベアリング
●180°までの曲げ角度 角度目盛付
●ニッケル板仕上のターンテーブル

曲げ作業
コールド
ベンディング時 普通軟鋼SS40
銅アルミ等

SS40
35×4mm
25×5mm
18×6mm
10×8mm
9×9mm
∅10mm

銅・アルミ
35×5mm
25×6mm
18×8mm
10×10mm
∅12mm

SS40
35×4mm
25×5mm
18×6mm
10×8mm
9×9mm
∅10mm

銅・アルミ
35×5mm
25×6mm
18×8mm
10×10mm
∅12mm

適応範囲

最大曲げ角度
180°
最大曲げ巾
35m/m
最大クランプ、ジョー開き巾
20m/m
ベンディング、
レバー無時の機械寸法

280×156×92m/m
重量(含、標準ツール)
9.5kg
パッキングケース入寸法450×170×150m/m
10.0kg

最大曲げ角度
180°
最大曲げ巾
60m/m
最大クランプ、ジョー開き巾
20m/m
ベンディング、
レバー無時の機械寸法

260×200×145m/m
重量(含、標準ツール)
22.4kg
パッキングケース入寸法420×250×205m/m
23.0kg

標準付属品

ベンディングレバー460m/m
1本
ベンディングツール90° R=0m/m
1個 HB10-90--0R
ベンディングツール180° R=6m/m
1個 HB10-180--6R
材料ストッパー
1個
角度ストッパー
1個
スパナ等
1組
使用説明書
1葉

ベンディングレバー90 800m/m
1個 HB14-90--2R
ベンディングツール90° R=2m/m
1個 HB14-90--2R
材料ストッパー
1個
角度ストッパー
1個
スパナ等
1組
使用説明書
1葉

最小曲げ範囲
及び特別付属品

曲げ半径
r m/m

0
2.5
4

6
10

曲げ半径
r m/m

0
2
4

6
10

曲げ巾
m/m

35
35
35

35
35

曲げ巾
m/m

60
60
60

60
60
60

曲げ角度

90°
90°
90°

180°
180°
180°

曲げ角度

90°
90°
90°

180°
180°
180°

クランプ
ジョー開き巾
m/m

20
17.5
16

14
10

クランプ
ジョー開き巾
m/m

36
34
31

28
26
21

最小範囲A1
m/m

18
23
26

30
38

最小範囲A1
m/m

25
29
35

41
45
55

最小範囲A2
m/m

18
23
26

12
20

最小範囲A2
m/m

30
34
40

16
20
30

  HB20 HB25


特徴

●ガードされたニードル、ベアリング
●曲げ角度180°まで角度目盛付
●ニッケル板仕上のターンテーブル
●小さな径と、せまい曲げ巾材のために180°特別ベンディングツールを用意
●クランピング、ジョーとベンディングツールの補強用クランプ
(別付属No.HB20-60)

●ガードされたニードル、ベアリング
●180°までの曲げ角度 角度目盛付
●重量曲げのためのラジェットギア内蔵式
●小径とせまい巾曲げの180°ツールを用意
●クランピング、ジョーとベンディングツールの補強用クランプ
(別付属No.HB20-60)

曲げ作業
コールド
ベンディング時 普通軟鋼SS40
銅アルミ等

SS40
100×7mm
80×8mm
50×10mm
35×12mm
18×18mm
∅18mm

銅・アルミ
100×8mm
50×10mm
50×12mm
30×15mm
20×20mm
∅20mm

ジャッキ使用
SS40

120×8mm
100×10mm
60×12mm
40×15mm
30×18mm
22×22mm
∅22mm


銅・アルミ

120×10mm
80×12mm
60×14mm
40×18mm
30×20mm
24×24mm
∅24mm


ジャッキ使用せず
SS40

120×6mm
100×7mm
60×8mm
40×10mm
30×12mm
18×18mm
∅18mm


銅・アルミ

120×7mm
100×8mm
60×10mm
40×12mm
30×15mm
20×20mm
∅20mm

適応範囲

最大曲げ角度
180°
最大曲げ巾
100m/m
最大クランプ、ジョー開き巾
45m/m
ベンディング、
レバー無時の機械寸法

390×260×210m/m
重量(含、標準ツール)
43.9kg
パッキングケース入寸法505×315×365m/m
47.8kg

最大曲げ角度
180°
最大曲げ巾
120m/m
最大クランプ、ジョー開き巾
60m/m
ベンディング、
レバー無時の機械寸法

330×420×270m/m
重量(含、標準ツール)
106kg
※国内 木ワク梱包
110kg

標準付属品

ベンディングレバー1000m/m
1組 2本
ベンディングツール90° R=2m/m
1個 HB20-90--2R
材料ストッパー
1個
角度ストッパー
1個
スパナ等
1組
使用説明書
1葉

ベンディングレバー1250m/m
1組 2本
ベンディングツール90° R=5m/m
1個 HB25-90--5
ベンディングツール180° R=20m/m
1個 HB25-180--20R
材料ストッパー
1個
角度ストッパー
1個
スパナ等
1組
使用説明書
1葉

最小曲げ範囲
及び特別付属品

曲げ半径
r m/m

0
2
5
8

10
15
20
25

4
6
8

曲げ半径
r m/m

0
2
5
10

15
20
30

6
10

曲げ巾
m/m

100
100
100
100

100
100
100
100

25
25
25

曲げ巾
m/m

120
120
120
120

120
120
120

40
40

曲げ角度

90°
90°
90°
90°

180°
180°
180°
180°

180°
180°
180°

曲げ角度

90°
90°
90°
90°

180°
180°
180°

180°
180°

クランプ
ジョー開き巾
m/m

45
43
40
37

35
30
25
20

41
39
37

クランプ
ジョー開き巾
m/m

60
58
55
50

45
40
30

54
40

最小範囲A1
m/m

30
34
40
46

50
60
70
80

38
42
46

最小範囲A1
m/m

40
44
50
60

70
80
100

52
60

最小範囲A2
m/m

40
44
50
56

20
30
40
50

8
12
16

最小範囲A2
m/m

50
54
60
70

30
40
60

12
20

Accessories

 Accessories

HB10

HB14

HB20

HB25and HBH25

最大曲げ巾
A=35mm
最大曲げ巾
A=60mm
最大曲げ巾
A=100mm
最大曲げ巾
A=120mm
曲げ
半径
注文No. 曲げ
半径
注文No. 曲げ
半径
注文No. 曲げ
半径
注文No.

0mm
2.5mm
4mm

HB10-90-0
HB10-90-2.5
HB10-90-4

0mm
2mm
5mm

HB104-90-0
HB14-90-2
HB14-90-5

0mm
2mm
5mm
8mm

HB20-90-0
HB20-90-2
HB20-90-5
HB20-90-8

0mm
2mm
5mm
10mm

HB25-90-0
HB25-90-2
HB25-90-5
HB25-90-10

最大曲げ巾
B=35mm
最大曲げ巾
B=60mm
最大曲げ巾
B=100mm
最大曲げ巾
B=120mm
曲げ
半径
注文No. 曲げ
半径
注文No. 曲げ
半径
注文No. 曲げ
半径
注文No.

6mm
10mm

HB10-180-6
HB10-180-10

8mm
10mm
15mm
20mm

HB14-180-8
HB14-180-10
HB14-180-15
HB14-180-20

10mm
15mm
20mm
25mm

HB20-180-10
HB20-180-15
HB20-180-20
HB20-180-25

15mm
20mm
30mm

HB25-180-15
HB25-180-20
HB25-180-30


最大曲げ巾
C=25mm
曲げ
半径
性能 注文NO.
mm
4
6
8
25/1.5
25/2
253
4
6
8
HB20-180-4
HB20-180-6
HB20-180-8
最大曲げ巾
C=40mm
曲げ
半径
性能 注文NO.
っm
6
10
40/2
40/4
6
10
HB25-180-6
HB25-180-10


オーダーNo.HB20-60
最高板厚にちかい又は特に精密ベンディングのために90°ツールとワーククランプをワンタッチにて固定しツールの保護をする。
HB20,HB25,HBH25の兼用タイプ。

クイックアクションワーククランプHB-25型,HBH-25型
クイックアクションクランプはHB-25型とHBH-25型機兼用。
生産はより合理化され安全に早く動作を行う。
構造特徴
●荒調整はスピンドルネジでセット可
●カムロックメカで締め1ストローク2〜4mm
●標準クランプで同サイズの開いた口
●長時間労働に疲れない

クランプはバックブートの2つのキャップスクリューで簡単に交換出来る。
オーダーNo.HB25-40、HB25とHBH25クイックアクションクランプ

取り付け部品HB10のベンディング管

管直径-∅
mm
ベンド
直径

mm
オーダー
No.

●直径6mm・8mmと10mmの鋼管、銅管(その他注文製作)
●180度心棒でじゅうてんなしコールドベンディング
※パイプベンダーアダプター曲能力参考
管厚=直径の1/10・ベンド径=管径の5倍と見て下さい。

6
8
10
32
40
50
6HB32
8HB40
10HB50

グレッセル チューブ ベンデダー(RB15)

このベンディングマシンは、銅管、真ちゅう管、ステンレス管w、冷間状態で、管の中が空洞の状態で正確な加工ができます。持運びが可能でほとんどのベンチバイスび簡単に固定させることができます。

■特徴

  • 小さな半径のベンディングが可能
  • 左右両方向にベンディングが可能
  • ベンディングジク(芯金棒)を
    使用しなくてもベンディングが可能
  • ベンディング角度を読み取れる
  • 連続加工に適した角度固定
  • 連続加工に適した角度固定
  • 裾付簡単

■技術データ
最大曲げ直径 160mm
最大曲げ角度 180°
最大使用管長さ
(芯金棒使用) 500mm※別作にて長尺用も可
外径寸法 667×430×114mm
重さ 22kg

■最大ベンディング能力
鋼管 16×1.5
ステンレス銅管 15×1.5
銅管 18×1.5
真ちゅう管 18×1.5
アルミニウム管 15×2.0
軟鋼丸棒 ∅12

スタンダードベンディングツール ユニバーサルベンディングツール

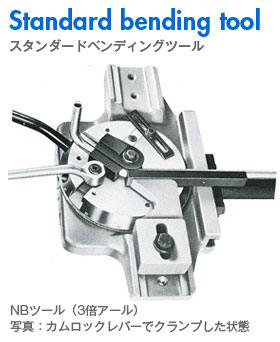

スタンダードベンディング工具NBタイプは、大抵のベンディング加工が可能です。左右両方への加工ができます。
それゆえ、1つのベンドの後にさらに任意の波形を作ることができますが、その場合はベンドとベンドの間に最低50mmのストレート部分が必要です。管は、付属のカムロックレバーによってクランプされます。

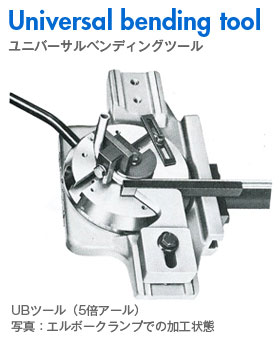

ユニバーサルベンディング工具のUB型は、2通りの管のクランピングが可能となっています。通常の簡単なベンディング加工は、カムロックレバーを使って下さい。1つのベンドから短い距離で多方向へ加工する場合は、スペースを節約するエルボークランプを使って下さい。スタンダードベンディング工具の機能に比べると、この工具は、90°の平面波形のどんなベンド間距離に連続ベンドの加工も可能にし、管の直径が10mmまでなら、同様なSベンド形状に加工することも可能です。

NB型

パイプ径



(曲径A寸法)

mm

注文No.



mm

6
6,35(1/4”)
8(5/16”)
9,52(3/8”)
10
12
12,7(1/2”)
14
15
16(5/8”)
17
18

6
6,35
8
9,52
10
12
12,7
14
15
16
17
18

NB20
NB20
NB24
NB30
NB30
NB36
NB36
NB42
NB45
NB48
NB51
NB54

20
20
24
30
30
36
36
42
45
48
51
54

UB型

パイプ径



(曲径A寸法)

mm

注文No.



mm

6
6,35(1/4”)
8(5/16”)
9,52(3/8”)
10
12
12,7(1/2”)
14
15
16(5/8”)
17
18

6
6,35
8
9,52
10
12
12,7
14
15
16
17
18

UB32
UB32
UB40
UB50
UB50
UB60
UB60
UB70
UB75
UB80
UB80
UB80

32
32
40
50
50
60
60
70
75
80
80
80

※長尺材加工時芯金棒及びツールは長尺物に別加工が入用。
※芯金棒、スタンダード、ボール型使用時は左図ツールセンター中心より1m/m~2m/m多く出寸しないと正しい加工は出来ない。
※A寸法160mmまでの大アール加工には上記以外のツール∅を製作しなくては加工出来ない。

特徴 5倍アール径の
    小径∅管用

特徴 3倍アール径の
    肉厚の薄い銅、真中、アルミ缶用

スタンダードベンディングジク(普通芯金棒)

スタンダードベンディングジク(普通芯金棒)

※パイプベンディングの基本能力
◎パイプ肉厚=径の1/10以上

◎曲げアール径=芯金方法でパイプ径の3倍
◎曲げアール径=芯金ナシでパイプ径の5倍
